iDEAL Semiconductor 应用领域
为新一代高密度、高效能系统供电
现代电子产品需要在更小的空间里实现更大的功率输出——同时还不能牺牲效率、可靠性或成本。
iDEAL Semiconductor的 SuperQ 技术在开关性能、热管理和系统功率密度方面不断突破极限，广泛应用于各类市场。
技术在开关性能、热管理和系统功率密度方面不断突破极限，广泛应用于各类市场。
×
探索 SuperQ 技术赋能的电源应用
电池管理
更长续航，更快充电，更高可靠性。
电动滑板车、电动摩托车、储能系统和便携式电源包都依赖低损耗开关来延长电池寿命并缩小系统体积。SuperQ器件能为现代高性能48V至144V电池平台提供所需的效率表现。
为什么选择 SuperQ?
- 专为严苛环境设计，具备高SCWC能力，并进行100% UIS生产测试
- 更低导通损耗，实现最大续航里程
- I适用于电池管理系统（BMS）、牵引逆变器、充电器和DC-DC转换器

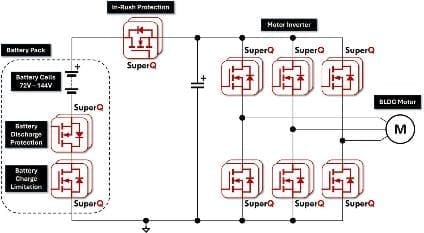

电机驱动
更小更轻的驱动方案，精准的转矩控制。
从协作机器人到工业伺服系统和AGV，运动控制系统都依赖能将损耗和发热降至最低的快速开关MOSFET。SuperQ具有极低的QSW、QOSS和RDS(on)，可提升电机驱动的功率密度，并支持关节级集成。
为什么选择 SuperQ?
- 最低的 RDS(on), ，实现更强电流处理能力和更低损耗
- 专为坚固耐用而设计，具备高SCWC能力
- 更低的开关损耗，提升高PWM频率下的效率
数据中心
新型高压架构对DC-DC效率提出了新的跃升。
AI计算机架、电源架和高功率密度转换器都依赖专为硬开关和谐振拓扑优化的MOSFET。SuperQ器件可帮助设计人员实现更高的开关频率，缩小磁性元件体积，并在空间受限的数据中心环境中改善散热表现。
为什么选择 SuperQ?
- 超低导通损耗
- 更高效率与更佳散热表现，提升功率密度
- 可采用更小的电感器、变压器和散热器
快速充电
现代快充系统要求MOSFET在实现紧凑、高散热效率功率级的同时，将开关损耗降到最低。
无论是在USB-PD适配器、多端口充电器还是大功率电源适配器中，设计人员都需要能够在高频下实现干净开关、降低发热，并大幅缩小磁性元件与外壳体积的器件。SuperQ MOSFET拥有极低的QSW和RDS(on)，能在各种工作条件下实现更高的功率密度和更优的充电效率。
为什么选择 SuperQ
- 最低导通损耗，提升整体充电效率
- 出色的散热表现，支持紧凑轻薄的外壳设计
- 通过雪崩耐量耐受测试，并进行100% UIS生产测试
隔离型 DC-DC
高效率、小尺寸、出色的散热表现
现代分布式电源架构依赖专为高频开关和高功率密度优化的MOSFET。SuperQ器件可帮助设计人员降低开关损耗、改善散热，并简化隔离型DC-DC拓扑的实现，而不会带来其他替代技术常见的额外复杂性。
为什么选择 SuperQ?
- 更低的开关损耗，适用于更高频率的隔离转换器
- 在紧凑型电源架构中实现更高效率和更佳散热表现
- 可采用更小的磁性元件，实现更高功率密度设计
D类音频功放
高效率、低失真、紧凑的散热方案
专业音频功放、汽车音响平台、有源音箱和大功率超低音系统都依赖能够快速开关、高效转换电能的MOSFET。SuperQ器件可帮助设计人员提升D类功放设计的效率、降低热应力并提高功率密度，同时保持先进硅器件的简洁与稳健。
为什么选择 SuperQ
- 更低的开关损耗，提升功放效率
- 更低的散热耗散，实现更小的散热方案
- 支持更高功率密度和紧凑型音频系统设计
为什么设计人员选择 SuperQ 技术
SuperQ 不只是又一款硅基MOSFET——它是一种全新架构，专为实现最低RDS(on)、最低开关损耗和SCWC稳健性而优化，基于硅工艺打造，并已具备量产能力。
性能优势：
- 每个封装实现最低RDS(on)，支持更高功率密度
- 更低的EOSS和QSW，带来更出色的开关特性
- 最高的SCWC能力
设计优势：
- 更高的效率与散热表现 = 更简单的散热方案
- 更快的开关速度 = 更小的磁性元件、更低的系统成本
- 经过验证的稳健性 = 雪崩耐量认证，且SCWC能力业内最高
